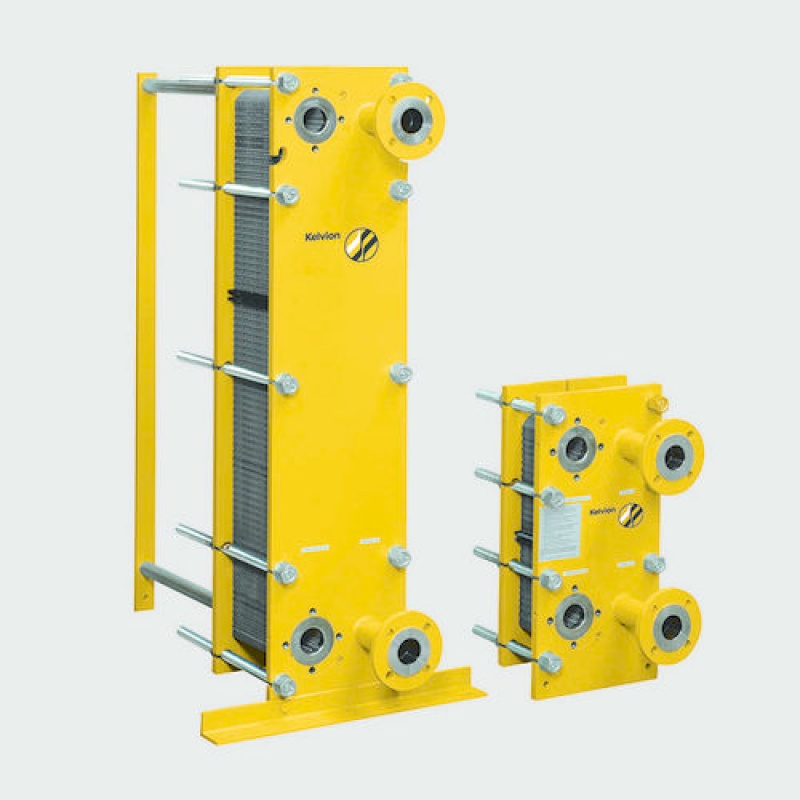

Разборные пластинчатые теплообменники

Основными компонентами разборных пластинчатых теплообменников являются:

• Пакет пластин. Количество пластин в теплообменнике, их компоновка, материал, форма и размер определяются конкретной задачей теплообмена. В зависимости от области применения пластины  могут быть изготовлены из хромоникелевых, хромоникелемолибденовых нержавеющих сталей, титана и других материалов.
• Уплотнения. По периметру пластины расположены прессованные канавки для уплотнений. Уплотнения (2) предназначены для отделения каналов друг от друга, предотвращения протечек и смешивания сред. Они также определяют направление потока внутри разборного теплообменника. Уплотнения изготавливаются из нитриловой резины (NBR), этилен-пропиленовой резины (EPDM), материала Viton. Выбор материала зависит главным образом от применяемых сред, а также их рабочих температур и давлений.
• Рама состоит из неподвижной плиты (3), прижимающей плиты (4), верхней (6) и нижней (7) направляющих, задней стойки (8). Шпильки (5) стягивают пластины, размещенные между плитами в пакет.
• Штуцеры (9) предназначены для ввода и вывода теплоносителя

Смежные пластины формируют каналы, в которых через пакет пластин движутся попеременно горячий и холодный теплоносители
